ESTUDIO A LAS CARGAS

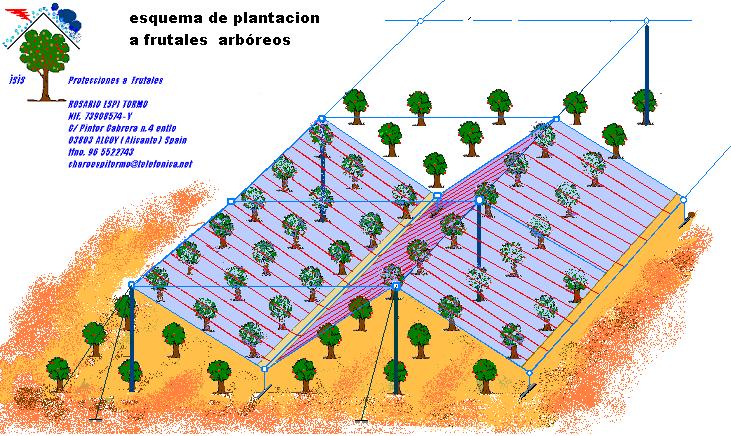

Empezaremos por estudiar los dos mantos que configuran el diedro o dos aguas.

El sistema de mallas en diedro o " a dos aguas", siempre se ha considerado en MONOFILA, es decir siempre aplicable a una sola hilera del arbolado frutal.

Nosotros, desde nuestro planteamiento, aplicamos el diedro a dos aguas sobre TRES o   CINCO frutales, dependiendo del raport de la arboleda o eje de la plantación, altura media de los árboles, y características de la `plantación.

Dicho lo cual , se deduce que la carga  que soportará cada columna tubular, vendrá directamente definida por la superficie que abarcará en su sostén multiplicada por la carga unitaria definida de Kgr/m2 en cada caso.

Características propias en las que centramos nuestro proyecto, respecto a los sistemas ya conocidos y que se desarrollan de otra manera.

 Estructura metálica total, soportes tubulares galvanizados y cables trenzados también galvanizados, argollas, prensacables, tensores, etc...

Malla textil de polietileno alta tenacidad de 0,32 mm.. (4x 5 ó 4 x 4 Hilos /cm),con proteccion anti-uva.

 Colocación de los mantos de malla desde el plano del terreno, mantos de pequeña superficie para su fácil reemplazo y colocación .

TEOREMA Y CÁLCULOS DE EULER SOBRE CARGAS CENTRADAS.

NORMATIVAS N.B.A. aE / 88 ACCIONES EN LA EDIFICACIÓN REAL DECRETO 1370/1988

DE 25 DE JULIO POR LA QUE SE APRUEBA LA NORMA BASICA DE LA EDIFICACION

 ( N.B.A.) CAPITULO  IV .......SOBRECARGAS DE NIEVE

 CAPITULO V ..........................ACCIONES DEL VIENTO

NORMA UNE -EN/ISO 14713  DURACION  RECUBRIMIENTOS DE GALVANIZADOS

NORMA UNE-EN ISO/1461    de 54 a 79 micras DE ESPESOR  EN GALVANIZADOS.

  La distancia entre los soportes es de 28 metros en horizontal.  Están colocados a tresbolillo en relación con la hilera adyacente. Los soportes son de tubo metálico de 6 metros ,empotrados 80 cms. taladros en terreno con broca de 20 cms y hormigonados.( se emplea hormigón de fraguado rápido, árido de 3 mm, arena y agua en proporción de 50% ).

 Carga por impacto de granizo y agua 100 litros/ m2 / 30 minutos.......5,60 KGRS m2

 velocidad máxima del viento 120 Km/h.= 33,3 mtra/seg Efecto del viento....= carga presión unitaria = 33,3 x 33,3 / 16...... 70 Kg/m2

 Coeficiente de penetrabilidad de la malla....12% Angulo de acción del viento ....45º

 Esfuerzo a soportar por los soportes a compresión 70 x cos 45º x12%...........................5,88 Kgrs/m2

 Carga a agregar a las anteriores por el impacto del del granizo.....................................11,48 Kgrs/m2

Esfuerzo a soportar por los tirantes laterales al momento de vuelco 70 x cos45 x 12%..5,88 Kgrs/m2

Se considera un factor de corrección a las cargas del 1,35,

Por ello la carga considerada uniformemente repartida sobre los mantos de mallas ........32 Kgrs /m2.
